DTX系列單筒視頻體視顯微鏡

SKU: DTX

產品介紹

平行光路：采用積木式機構，附件齊全，適用面廣泛，尤其適用于高精度檢測和量測行業
積木式結構：可以接受同軸落射照明，偏光裝置，內置分劃板，可變光闌和手動3D裝置等附件
無窮遠光學系統：可以連接“無窮遠”金相物鏡，從而獲得400×以上的光學放大倍數
體積緊湊，適用于客戶各種使用空間，廣泛應用于微電子，自動化監控和檢測行業

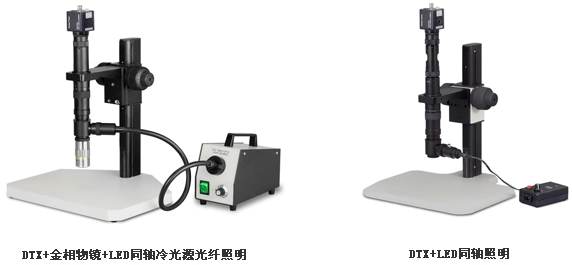

左為：DTX+金相物鏡+LED同軸冷光源光纖照明右為：DTX+LED同軸照明

DTX+金相物鏡+LED同軸冷光源光纖照明

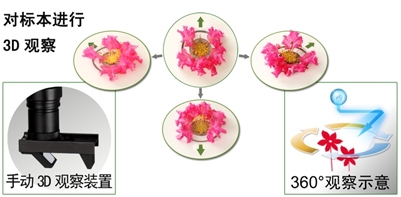

3D觀察裝置

3D觀察裝置

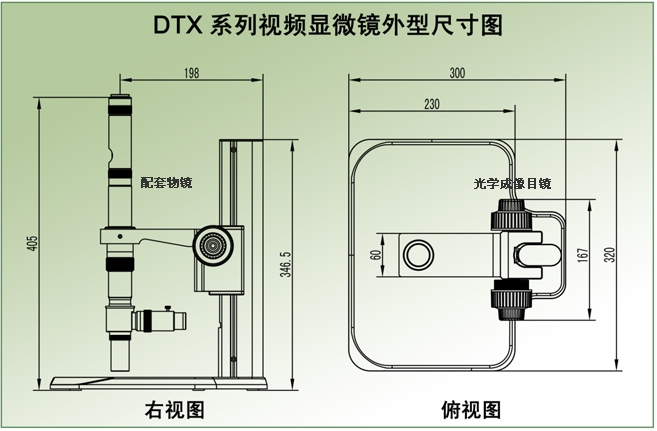

DTX系列視頻顯微鏡外形尺寸圖

DTX系列視頻顯微鏡外形尺寸圖

DTX系列視頻顯微鏡總配置圖

DTX系列視頻顯微鏡總配置圖

變倍比 1∶6.5
放大倍數 7～45倍（變倍定位可選）
光學放大范圍 0.21×～ 36×
物方工作距離 10mm×～333mm
標準配套
- 1×物鏡和1×CCD目鏡
- 主機配合尺寸Φ39mm
- 主機長度200mm
- 工作距離96mm(1×物鏡)

攝像目鏡：大視場設計，可連接1/3＂和1/2＂靶面的攝像頭

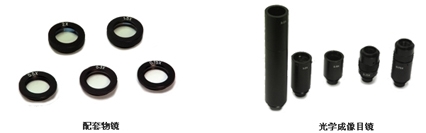

配套物鏡表

光學系統配置參數 "14"監視器，1/3"CCD攝像頭

多功能附件，滿足客戶的各種需求

可調光闌裝置（DT104102） ---- 連接在目鏡與變倍體之間精巧的鋼片式調節裝置，有效控制通光孔徑，從而達到加大景深的效果；
同軸光纖照明裝置（DT105101/ DT105102） ---- 連接在變倍體的下端保證光照的強度，同時安裝有偏光調節，能有效地抑制雜散光線的影響；
十字分劃裝置（DT106101） v 連接在目鏡與C口之間顯示器上十字分劃線和圖像清晰顯示為客戶提供定位、尋邊等實用工具；
手動3D裝置（DT101103） ---- 與物鏡端連接360度旋轉，使用戶觀察標本的角度從單一的正面觀察擴展到三維全方位多角度的觀察，達到傳統鏡頭無法實現的效果；
二維測量平臺 用于25mm×25mm范圍的平面二維零件的測量與觀察，示值精度0.01mm。
